电源管理⚡掌握稳压芯片选型技巧，实现电路设计高效优化

核心关键词

1. 电源管理 (Power Management)
2. 稳压芯片 (Voltage Regulator IC)
3. 选型技巧 (Selection Criteria / Selection Techniques)
4. LDO (Low-Dropout Regulator)
5. 开关稳压器 (Switching Regulator) - (包括Buck, Boost, Buck-Boost)
6. 效率 (Efficiency)
7. 热管理 (Thermal Management)
8. 纹波与噪声 (Ripple & Noise)
9. 静态电流 (Quiescent Current, Iq)
10. 负载调整率 (Load Regulation)
11. 线性调整率 (Line Regulation)
12. 电源抑制比 (PSRR)
13. 封装与散热 (Package & Thermal Considerations)
14. 瞬态响应 (Transient Response)
15. 电路优化 (Circuit Optimization)

选型核心技巧与考量因素

基础类型选择：LDO 还是 开关稳压器？

• LDO (线性稳压器)
  • 结构简单、低噪声、低成本、低压差、低纹波。
  • 适用场景： 压差小、对噪声敏感、低电流、成本敏感的模拟/射频电路供电。

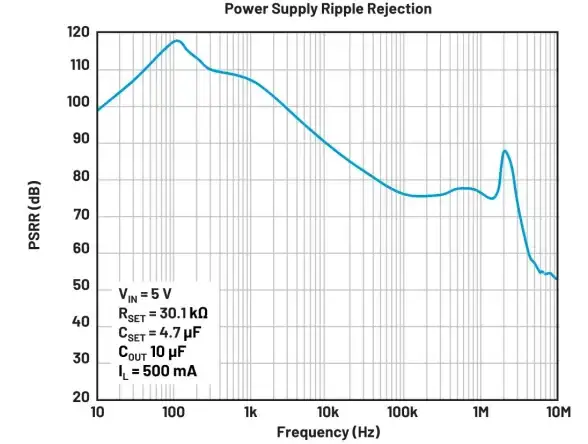

  • 核心考量： 输入输出电压差（Dropout Voltage）、功耗（(Vin-Vout)*Iload）、PSRR。
• 开关稳压器 (DC-DC Converter)
  • 高效率、升降压灵活、散热要求低、纹波噪声大。
  • 适用场景： 压差大、电流大、对效率要求高的数字电路、电池供电设备。
  • 类型选择：
    • Buck (降压)： Vin > Vout
    • Boost (升压)： Vin < Vout
    • Buck-Boost (升降压)： Vin可能大于或小于Vout

关键电气参数

• 输入电压范围 (Input Voltage Range)： 必须覆盖系统最大和最小输入电压。
• 输出电压 (Output Voltage)： 固定输出或可调输出。
• 输出电流 (Output Current)： 需满足最大负载电流并留有裕量（通常20-30%）。
• 效率 (Efficiency)： 开关稳压器的核心指标，直接影响温升和电池寿命，关注轻载和重载下的效率曲线。
• 静态电流 (Iq)： 待机功耗的关键，对电池供电设备的待机时间至关重要。
• 纹波与噪声 (Ripple & Noise)： 开关稳压器需重点关注，可通过优化布局、添加滤波器来抑制。
• 瞬态响应 (Transient Response)： 芯片应对负载电流突变的恢复能力，对为CPU、FPGA等动态负载供电极为重要。
• 保护功能 (Protection Features)： 过流保护(OCP)、过温保护(OTP)、欠压锁定(UVLO)等是保障系统可靠性的必备功能。

热管理与封装

• 热阻 (Thermal Resistance)： 封装（如DFN， QFN， TOLL）决定了散热能力，计算结温（Tj）是否在安全范围内：Tj = Ta + (Power Loss * θja)。
• 功耗计算：
  • LDO功耗：P_loss = (Vin - Vout) * Iload
  • Switch功耗：P_loss = (1/Efficiency - 1) * P_out
• 布局布线 (PCB Layout)： 高频开关回路面积最小化，使用大面积铺地和高导热过孔（Thermal Vias）辅助散热。

实现高效优化

• 系统能效： 不盲目追求单一芯片的高效率，需从系统级考虑，如多路电源的时序控制（Power Sequencing）、休眠模式管理。
• 外围元件选择： 根据芯片手册推荐，精心选择电感（感值、饱和电流、DCR）、电容（ESR、容值）、反馈电阻（精度）等，它们是性能优化的关键。
• 仿真与测试： 利用厂商提供的SPICE模型或仿真工具进行前期验证，并使用示波器、动态负载仪等进行实测，尤其关注瞬态响应和噪声。

选型流程总结关键词

明确需求 → 确定类型 (LDO/Switch) → 筛选关键参数 (Vin, Vout, Iout, Efficiency) → 评估热性能与封装 → 审查外围元件与BOM成本 → 检查保护功能与可靠性 → 参考评估板与设计资源 → 仿真与实测验证
